推進機のレンタルについて
推進工法においては、対象となる土質、立坑の規模、推進距離などにより、求められる掘進機やシステムが大きく異なります。
当ページでは、日晃機械商会がレンタルにてご提供している各種推進機（コマンド-S工法、パイプ削進機、ロックマン工法、ユニバーサル工法など）の特長をご紹介しています。小立坑対応機から硬岩・複合地盤対応機まで、現場のニーズに的確に応える専門機材を揃えております。 （※推進機材のレンタルにつきましては、安全かつ確実な施工のため、事前の詳細なヒアリングと打ち合わせをお願いしております。詳しくはページ下部のご案内をご確認ください。）
Command-S Method

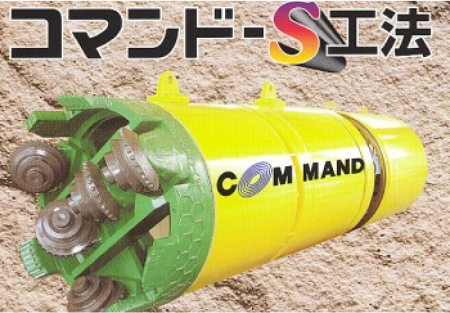

コマンド-S工法 （CMD800S, CMD1000S）
コマンド-S工法の特徴
- φ3000mm小規模円形発進立坑から800ｍｍ～1000ｍｍヒューム管の推進が可能です。
- マシンの地中格納化により、地上専用立坑面積を従来の半分以下とし、交通支障や地下埋設物への影響を最小限にとどめることに成功しました。
- 長距離・曲線施工ともに推進自在の泥濃式セミシールド工法を採用しました。
- φ3000mm立坑より2430mmヒューム管までの推進ができるアクロバットジャッキを採用しました。
- 最大礫長径が推進管呼び径の80%まで推進可能です。
- 到達立坑においては、φ2500mm円形立坑によるマシンの分割回収が可能です。

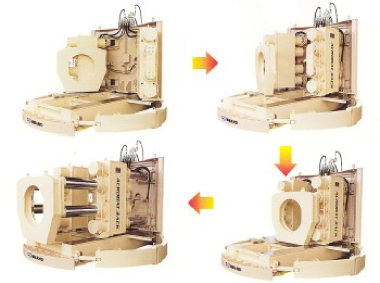

アクロバットジャッキの特徴
φ3000mm立坑より2430mmヒューム管（標準管）までの推進ができる 最新鋭の推進ジャッキです。
- 開閉自在の推進ジャッキは作業に応じたスペースを確保し、安全性を向上させます。
- 4段2ステップ方式は、作業時間の短縮とコストダウンを追及します。
- 長距離推進を可能にする総推力4000KNジャッキ。
- 円形反力板は周辺地盤の受動土圧範囲を拡大。
推進破砕後摘出（礫）
マシン到達状況
ホルダー管付掘進機
CMD-800
推進状況
Pipe Jacking Machine

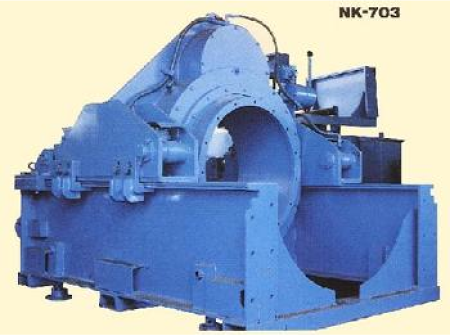

パイプ削進機（NK450型～1350型）
パイプ削進機の特徴
- 地盤をゆるめることなく安全な施工ができます。
- 狭い敷地内からの推進が可能です。
- 鋼管の先端に取り付けるメタルクラウンにより、いかなる土質・人工障害物でも削進が可能です。
- 既設マンホールなどもほとんど誤差なく貫通する精度を誇ります。
- 立坑寸法が小さくてすみ、交通過密地帯に適しています。
- 構造が簡単で取り扱いが容易です。
- φ250ｍｍ～1300ｍｍまでの幅広い管径に対応します。
パイプ削進機開発のコンセプト
パイプ削進機は複雑な構造をさけ、オーソドックスなスタイルにより堅実で正確な施工、かつ高収益性を両立するために生まれました。
- 収益性広範囲の土質に対応させることによって、機械の稼働率を高めました。
- 維持費用の低減シンプルな構造と汎用性の高い部品の使用によりメンテナンス性を高めました。
- 使用条件コンパクト設計により小さな立坑からの削進、傾斜削進を可能にしました。
- 施工性長年の工事使用実績により改良を加え、より正確、迅速かつ安全な作業を実現できるようになりました。
使用用途
- 上・下水道推進工事
- ガス埋設管敷設工事
- 光ケーブル埋設工事
- 電話線その他、
各種管埋設工事
メタルクラウン
切り取られた
ライナープレート
人工障害物
ROCKMAN Method

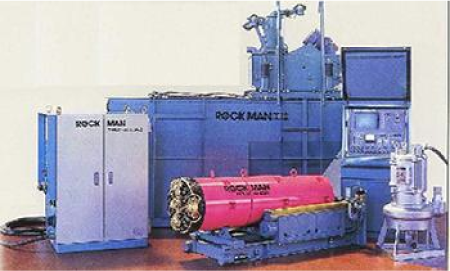

ロックマン工法（400A・500）
ロックマン工法の特徴
- 滞水砂地盤、礫、玉石、転石、軟岩、硬岩、コンクリートなどの掘削が可能であり、複合地盤にも威力を発揮します。
- 先導駆動式なので動力効率が良く、特殊ビットによるスピーディーな掘進と作業工程が容易なことにより経済的である。
- 長距離・曲線施工ともに推進自在の泥濃式セミシールド工法を採用しました。
- ロックマン工法の特殊ビットの耐力から考えて、硬岩Ⅱクラスで最大130ｍの掘進能力を有しており、岩級クラスが低くなるにしたがって長距離推進が可能である。
universal construction method

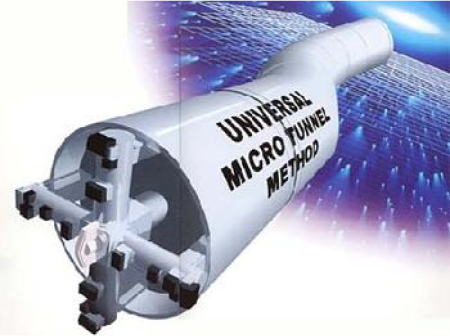

ユニバーサル工法
ユニバーサル工法の特徴
- ユニバーサル工法は、スポーク形状のカッターを回転させ同時に高濃度の泥水をカッター先端より吐出し、地山の土砂と攪拌混合させます。この時、エアーバルブの操作により切羽の圧力を地下水圧＋0.2ｋｇ/ｃｍ2とし、地山側に浸透流を生じさせ、この浸透流により高濃度な液状態内の粒子が泥膜を形成します。この圧力差により地山側は受圧状態になり、地山のゆるみ（地山崩壊）を防止します。
- φ700ｍｍ～1200ｍｍまでは２系統の送泥系統で、φ1350ｍｍ～1650ｍｍまでは３系統の注入孔により、安定した切羽確保が可能です。
- 上記の切羽の安定理論により、長距離・曲線・バーチカルカーブ等の推進を実現しました。
Others
その他の保有機材
その他、アンクルモール・ユニコーン・エンビライナー・スピーダー・定置式バキューム等、保有機材がございます。担当者にお問合せ下さい。
推進機械についての詳しい説明は、こちらにもございます。
